基于高性能模拟器的系列化测试系统典型应用

发布时间：2023-09-14 浏览量：

高性能阵列导航信号模拟器是我单位面向卫星导航高端测试应用推出的具有国际领先水平的高性能多体制导航信号仿真测试产品，可灵活配置多种仿真模式，最大程度满足用户测试需求。该模拟器支持并行8个独立射频信号端口，单机通道数量达到2560路，通道间射频信号相位一致性优于1度；每个频点可单颗卫星信号独立输出，支持无线辐射式抗干扰测试；支持最多64个频点信号并行仿真，可实现四大卫星导航系统任意频点组合的全系统全频点信号并行仿真。

000

1 全频点信号仿真模式典型应用

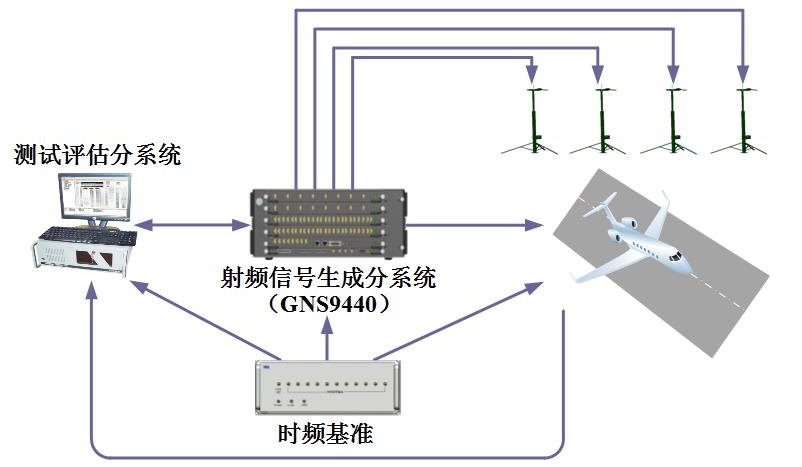

北斗导航试验卫星工程测试验证系统

该系统是国内首套面向北斗试验星工程各类测试终端进行综合性能评估的测试系统。系统承担了全部国家北斗卫星导航试验星工程专项测试，为GNSS兼容试验验证终端和北斗多频试验验证终端的研发、测试和试验提供了全面试验验证环境。

应用案例1-2

北斗导航试验卫星工程测试验证系统

该系统承担了国家北斗导航专项试验星工程项目

① 复杂电磁环境抗干扰接收机测试

② RNSS授时型接收机测试

③ GNSS多系统互操作接收机测试

④ 深耦合高动态组合接收机测试

⑤ GNSS高灵敏度接收机测试

⑥ 基带射频一体化SOC芯片测试

⑦ GNSS高精度终端测试

⑧ RNSS信号体制试验验证测试

⑨ 试验卫星工程两型终端测试平台专项

⑩ 试验卫星观测星地对接试验

2 抗干扰有线仿真模式典型应用

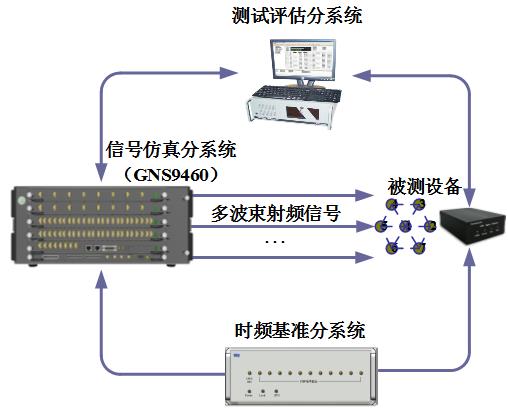

有线注入式抗干扰测试系统

有线注入式抗干扰测试系统是基于我国新一代“北斗卫星导航系统”设计开发的抗干扰、实时闭环仿真测试系统，支持有线注入模式下可控接收模式天线（CRPA）和多通道接收机抗干扰性能的实时闭环测试与评估。

应用案例1-3

有线注入式抗干扰测试系统

阵列干扰天线测试系统成功应用于

① 航天一院某所多天线测试系统

② 航天三院某所多天线抗干扰测试系统

③ 国营某厂多阵元抗干扰测试系统

④ 中航工业某院多阵元抗干扰测试系统

⑤ 某所弹载高动态抗干扰测试系统

⑥ 国防科大某院抗干扰测试系统

3 抗干扰无线仿真模式典型应用

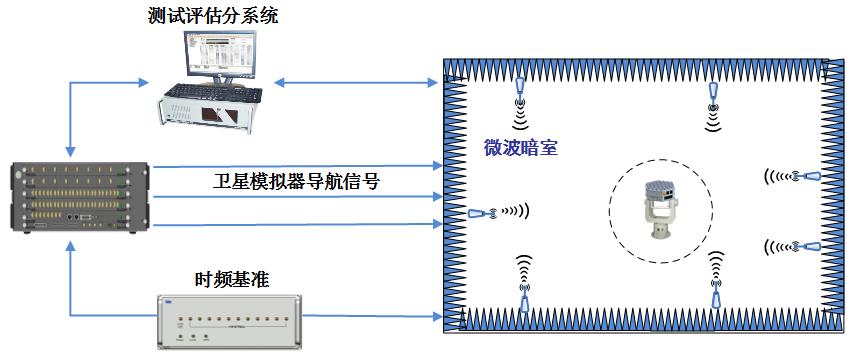

无线辐射式抗干扰测试系统

无线辐射式抗干扰测试系统是基于我国新一代“北斗卫星导航系统”设计开发的抗干扰、实时闭环仿真测试系统，模拟器单颗卫星输出功能结合微波暗室测试环境，实现无线辐射模式下可控接收模式天线（CRPA）和多通道接收机抗干扰性能的实时闭环测试与评估。

应用案例1-4

无线辐射式抗干扰测试系统

无线辐射式抗干扰测试系统成功应用于

①航天一院某所多天线抗干扰测试系统

②空军某所干扰测试系统

③航天三院某所多天线抗干扰测试系统

4 阵列信号仿真模式典型应用

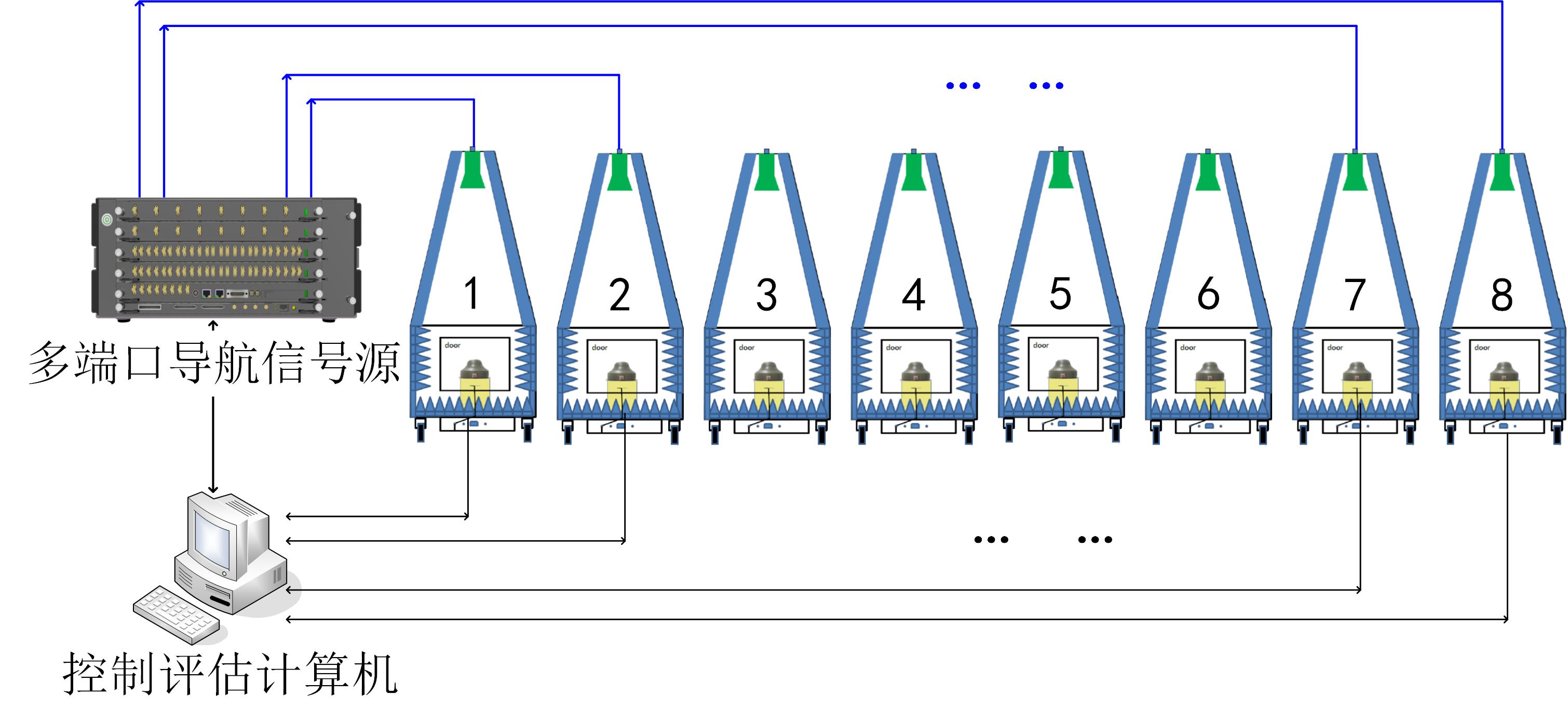

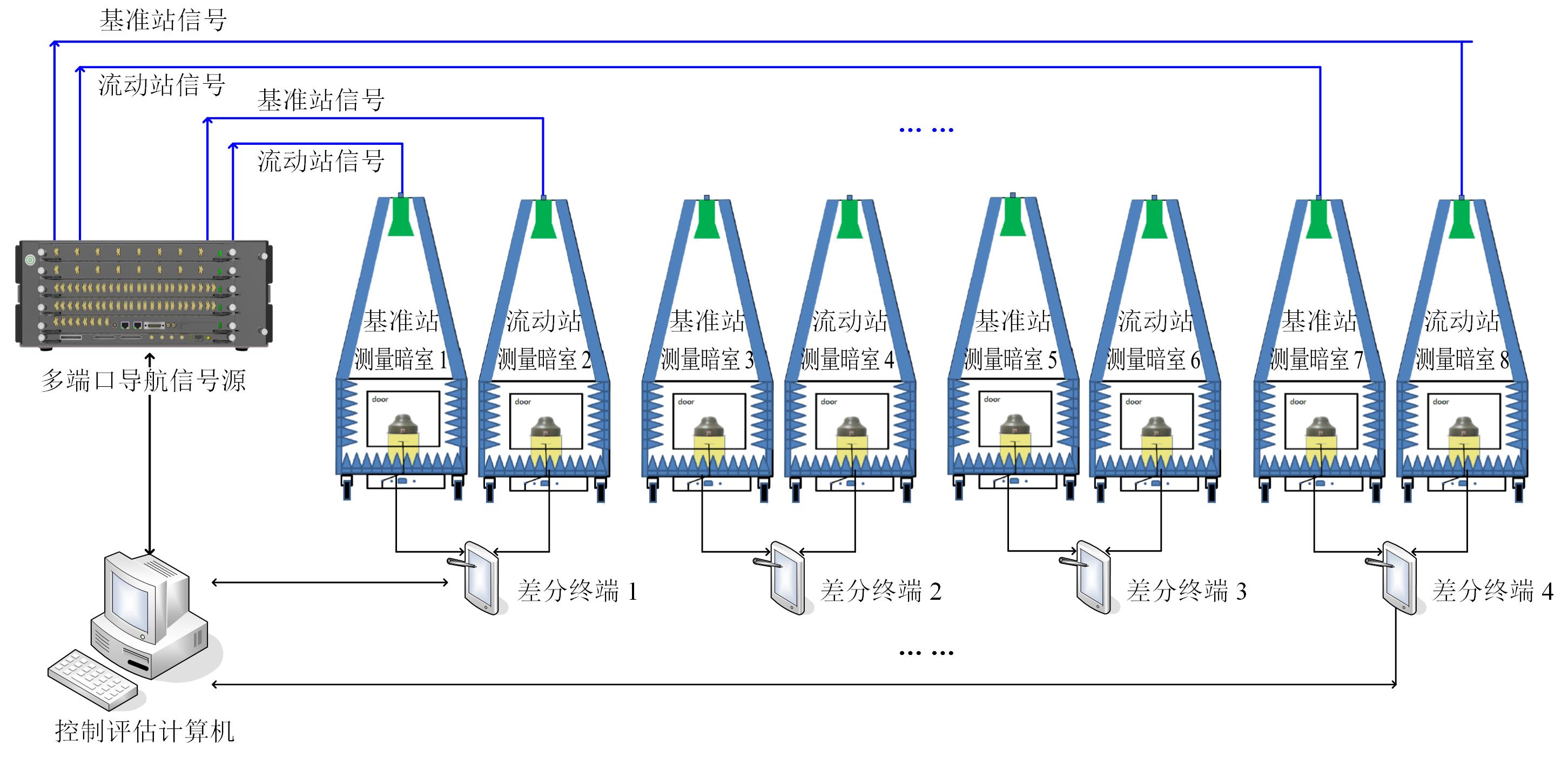

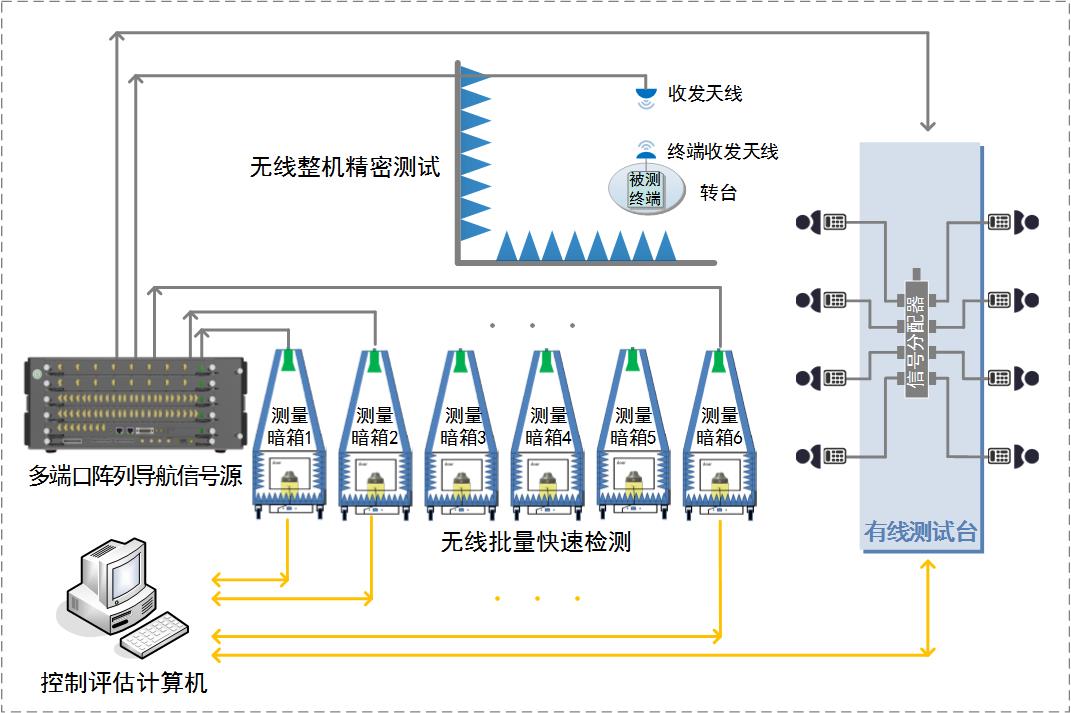

卫星导航终端快速批量检测系统

卫星导航终端快速批量检测系统是针对卫星导航终端在生产、验收和维修保障等环节中的快速检测需求，成功构建的低成本、高性能的整机批量快速检测系统。系统经过应用创新，解决了卫星导航终端整机无线环境下快速检测验收的瓶颈难题。相对于现有测试系统，该系统支持8个RDSS终端并行出入站测试，检测效率提高20倍以上，可用于各型卫星导航终端生产验收工作中的快速检测任务。

应用案例1-5
